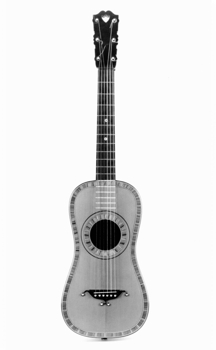

Gitarre Modell "Vihuela" ("Tielke-Gitarre")
Richard Jacob "Weißgerber"
Markneukirchen 1933
Sign.: "Kunstwerkstätte für Gitarren / "Weißgerber" / Richard Jacob / Markneukirchen i. Sa./ Nr. 32. 2/ 7 Gebaut 1933" (gedruckter Zettel, Nummer und Jahreszahl mit Schreibmaschine eingetragen); "Weissgerber" (Brandstempel auf Nadelholzfurnier); "22. 4./ 7." (handgeschriebene Signatur auf der Deckenleiste oberhalb des Schallochs, schlecht leserlich)
Musikinstrumenten-Museum der Universität Leipzig, Inv.-Nr. 4758
Beschreibung
Mensuren	Gesamtlänge des Instruments	932
	Saitenmensur	623
	Länge der ungegriffenen Saite e'
	Halsmensur	311,5
	Saitenabstand am Obersattel	38
	Saitenabstand am Untersattel	54
	Saitenlage am I. Bund	1,0
	Saitenlage am XII. Bund	4 / 3,5
	Saitenhöhe über der Decke	11,0 / 9,0
Griffbrett	Material	Ebenholz
	Griffbrettform
	Griffbrettwölbung
	Griffbrettlänge	311 (bis XII)
	Griffbretthöhe am Obersattel	2,5
	Griffbretthöhe über der Decke
	Griffbrettbreite am Obersattel	44,5
	Griffbrettbreite am 12. Bund	55
	Bundmarkierung
Bünde	Material	17 Bünde; Bunddraht; bis XI. Bund Metall dann Knochen
	Breite des Bunddrahtes
	Anzahl der Bünde
	Anbringungsart
	Bundlänge und -breite
	Bundabstände
	Obersattel
Korpus	Form
	Korpuslänge	443
	Max. Korpusbreite am Oberbug	204 bei 380 Kl
	Min. Korpusbreite am Mittelbug	172 bei  250 Kl
	Max. Korpusbreite am Unterbug	246 bei 91 Kl
	Korpushöhe am Hals am Oberbug am Mittelbug am Unterbug am Endklotz	77 63 93 / 92 81 101
	Halsklotz
	Endklotz	Nadelholz
	Endknopf	weißes Auge
	Lackierung	Schellack
Decke	Material	Fichte
	Kehlung der Decke
	Deckenüberstand
	Deckenlänge
	max. Deckenbreite	347 (bei 96 Kl)
	Schallochdurchmesser	85 bei 290 Kl
	Schallocheinfassung	6 breite Furniersegmente bilden die Mitte eines Randes um Korpus und  Schalloch; Zelluloid, gefärbter Ahorn oder Palisander, Rosenholz oder Mahagoni; B: 17
	Randeinlagen	wie Schallocheinfassung
	Deckenstärken	2,2 ... 3,0
	Wölbungshöhe der Decke	2
	Deckenbeleistung	4 Querleisten, Nadelholz; Kreuz unterhalb des Steges | siehe Deckenbeleistungen
	Randeinlagen/Zierspäne	16 2 / 2 / 6 / 2
	Färbung; Beizung	mittel zwischen hell und dunkel
Boden	Material	Ahorn, geriegelt; 11 Späne:
	Kehlung
	Bodenlänge	453 (über die Wölbung am Span entlang gemessen)
	Max. Bodenbreite	245
	Bodenüberstand
	Bodenstärke	1,7 ... 2,3
	Wölbungshöhe des Bodens	33
	Beleistung	Nadelholz; flache, gebogene Leisten (H: 4 ; B: 7)
	Anzahl der Bodenleisten	6
	Fugbelag	Furnier quer 7 x (11 breit)
	Randeinlagen, Dekor
	Färbung; Beizung	orange-gelb-braun
Zargen	Material	Ahorn, geflammt
	Anzahl
	Zargenhöhe
	Zargenhöhe am Oberklotz
	Zargenhöhe an der Taille
	Zargenhöhe am Unterklotz
	Zargenstärke	1,8 ... 2,1
	Randeinlagen an den Zargen	4 an der Decke; 2,5 am Boden
	Reifchen, Konsolen	Reifchen Nussbaum; ganz gebogen
	Zargenzusammenschnitt	Palisander (?)
	Färbung; Beizung	orange-gelb-braun
Hals	Material	Ahorn, geflammt
	Halslänge
	Halsstärke	mit Griffbrett am I. Bund: 16,6; am IX. Bund: 20
	Halsbreite oben/unten
	Hals-Kopf-Winkel	17°
	Stellung des Halses
	Hals-Korpus-Verbindung	Hals-Korpus-Verbindung: gezapft (kegelstumpfförmiger Halsfuß)
	Hals-Kopf-Verbindung	gezapft (Kante zwischen Kopfplatte und Hals)
	Lackierung	Schellack
Wirbelkasten	Material	Ahorn
	Größe	174 x 77 (50)
	Kopfplatte	Ahorn, sehr eng geflammt
	Gestaltung
	Wirbelform; Mechanik
Steg	Stegform	Stegornament mit 4 Augen, Perlmutt auf Ebenholz | siehe Stegformen
	Material	schwarz lackiertes Hartholz; Sattel Ebenholz
	Stegmaße	130 x 44 x 10
	Stegeinlage	Knochen
	Länge der Stegeinlage
	Steghöhe
	Steglage	bei  131 Kl
	Saitenaufhängung	gesteckt
Akustik	Frequenzkurven	Diagramm
	Klangdokumentation	Thomas Müller-Pering: CD Raumklang 2006 Joaquín Rodrigo: Zarabanda Lejana à la vihuela de Luys Milan
Quellen	Literatur
	Abbildungen
Heidi von Rüden 1999
